מטחנת כדור פלנטרית עם בקרת תדר והנעה באמצעות הילוכים

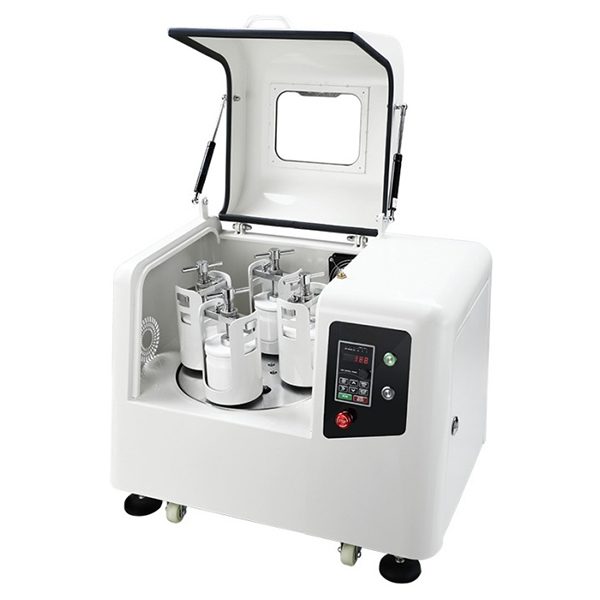

מטחנת כדור פלנטרית

טחנת הכדורים הפלנטרית מתאפיינת בפונקציונליות מלאה, יעילות גבוהה ורעש נמוך. ניתן להציב 4 צנצנות טחינה בו-זמנית כדי לייצר 4 סוגים של חומרי דגימה בבת אחת. סדרת טחנות הכדורים הזו יכולה להיות מצוידת במיכלי ואקום לטחינת דגימות בתנאי ואקום. היא מתאימה מאוד למשימות מחקר כגון במכוני מחקר, אוניברסיטאות ומעבדות תאגידיות, משלב הניסוי ועד לשלב הייצור, כדי לאמת את היתכנות הייצור ההמוני, כמו גם למשימות שגרתיות כגון ערבוב והומוגניזציה של חומרים רכים, קשים, שבירים או סיביים.

טחינה רטובה משמשת להפקת חלקיקים בגודל של עד 5 מיקרומטר, מכיוון שמשטח החלקיקים הקטנים נוטה להצטבר ולהתאגד, מה שמקשה על הטחינה היבשה. ניתן להפריד בין החלקיקים על ידי הוספת נוזלים או חומרים מפזרים.

כדי לייצר חלקיקים עדינים במיוחד בגודל 100 ננומטר או פחות באמצעות טחינה רטובה, נדרשת טחינה בקנה מידה ננומטרי, חיכוך ולא פגיעה. ניתן להשיג זאת באמצעות מספר רב של כדורי טחינה קטנים בעלי משטחים גדולים ונקודות חיכוך רבות. מומלץ שהיחס של כדורי הטחינה הקטנים יהיה 60% בצנצנת הטחינה.

תכונות

1. טכנולוגיית אטימת שמן: כל ההילוכים והמסבים הפלנטריים אטומים בקופסה אטומה, וכמות מסוימת של שמן סיכה מוזגת לתוכה לפני השימוש, וההילוכים טובלים בשמן סיכה כאשר טחנת הכדורים הפלנטרית פועלת במצב עבודה. הפחתת רעש העברת ההילוכים, נמוך ב-50% מרעש טחנת הכדורים הפלנטרית הרגילה, הארכת חיי השירות ביותר מפי 2.
2. בקרת המרת תדר PLC, יכולה להגדיר את הזמן, המהירות וההילוך קדימה ואחורה.
3. אימוץ מחזיק כרטיסים מסוג V לתיקון צנצנת הטחינה, המגן על בטיחות המפעיל.
4. הילוכים מדויקים מאומצים.
5. ניתן למקם 2 או 4 צנצנות טחינה בו זמנית.
6. ניתן לבצע טחינה יבשה, טחינה רטובה, טחינה בוואקום וטחינה בהגנה על אווירת ואקום.
7. רגלי תמיכה אוניברסליות הן מוצקות, גלגלים אוניברסליים דוחפים את הריצה, התיקון וההזזה נוחים וחוסכים בעבודה.
8. מתג בטיחות עם בקרה חכמה, ניתן לפתוח את הדלת רק כאשר טחנת הכדורים אינה מסתובבת. כך נמנע הסיכון שהצנצנת הטחינה תועף החוצה אם הדלת תיפתח כאשר טחנת הכדורים אינה נעצרת, ומגנים על בטיחות אישית.
9. אפקט הטחינה יכול להגיע ל-0.1 מיקרון.
10. עם תעודת CE.
11. טווח תזמון כולל: 1 עד 9999 דקות.
12. טווח תזמון לסירוגין: 1 עד 9999 דקות.
13. זמן פעולה רציף: 72 שעות.

עקרון הפעולה

צנצנת הטחינה מותקנת באופן אקסצנטרי על גלגל השמש של טחנת הכדורים הפלנטרית. גלגל השמש וצנצנת הטחינה נעים בכיוונים מנוגדים ביחס של 1:2, וכדורי הטחינה בצנצנת הטחינה נתונים לתנועה סיבובית על-גביית, המכונה כוח קוריוליס. הפרש המהירות בין כדורי הטחינה לצנצנת הטחינה יוצר אינטראקציה בין כוחות החיכוך וההשפעה, המשחררת אנרגיה קינטית גבוהה. האינטראקציה בין כוחות אלה מביאה להפחתה גבוהה ויעילה מאוד בגודל החומר במטחנות כדוריות פלנטריות.

תחומי יישום

1. חקלאות: חומר צמחי, זרעים, אדמה, טבק, סיבי עץ
2. ביולוגי: עצמות, שיער, נייר טישו קרמיקה וחרסינה זכוכיתית תחמוצות, מינרלים חרסיים, זכוכית, הידרוקסיאפטיט, חרסינה סינית, חול קוורץ, קרמיקה אלקטרונית, קרמיקה מבנית, קרמיקה פיזואלקטרית, ננו-חומרים, קבלים קרמיים עגולים, MLCC, תרמיסטור (PTC, NTC), פיוזוריסטור ZnO, קרמיקה דיאלקטרית, קרמיקה אלומינה, קרמיקה תחמוצת זירקוניום, אבקות פלואורסצנטיות, אבקות תחמוצת אבץ, אבקות תחמוצת קובלט, ני-Zn פריט, Mn-Zn פריט כימיקלים ופלסטיק סיבי פחמן, זרזים, תאית, פיגמנטים, צבעים, פלסטיק, פולימרים.
3. חומרי בנייה: חימר סבון, סיגים מלט, פולימרים, גבס, חול, אבן.
4. מחקר סביבתי: תערובות, פסולת אלקטרונית, בוצה, פסולת.
5. מינרלים, מתכות ואלקטרוניקה מתכתית: סגסוגות, פחם, קוקס, עפרת ברזל, תחמוצות מתכת, קוורץ, אבנים יקרות למחצה, סיגים, חומרים מגנטיים, קובלט ליתיום, מנגן ליתיום, זרזים, זרחן, אבקות זוהרות בעלות זוהר ארוך, אבקות ליטוש מתכות נדירות, אבקות זכוכית אלקטרוניות, תאי דלק, נגדי פיוזואלקטריים מתחמוצת אבץ ועוד.

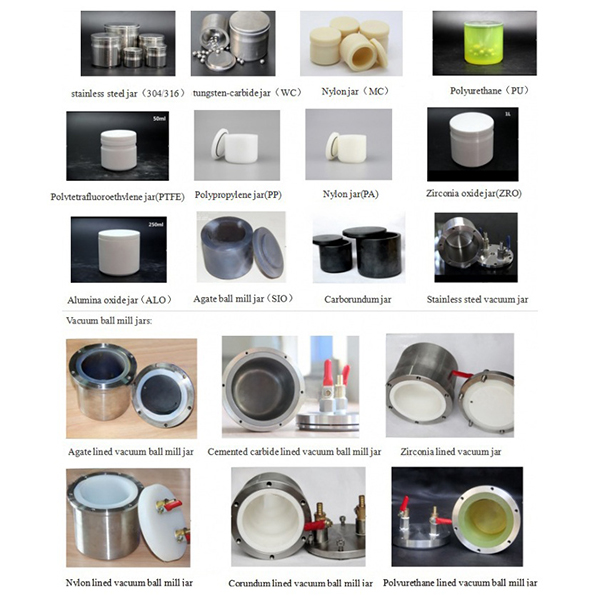

צנצנות טחינה וכדורי טחינה

1. צנצנת הטחינה מאמצת תבנית מעודנת או ליטוש ברמת דיוק גבוהה, החלקות של הקיר הפנימי והחיצוני גבוהה מאוד, והחלק התחתון מאמץ עיצוב זווית R גדולה וקשה, אשר יכול להפחית ביעילות את תופעת שקיעת החומר בתהליך הטחינה. פתח צנצנת הטחינה מאמץ שלב אחיזה ארגונומי יותר כדי למנוע החלקה של היד ולהפוך את הרמת והנחת צנצנת הטחינה לנוחה יותר.
2. חומר צנצנת הטחינה: תחמוצת זירקוניום, תחמוצת סיליקון, אוניקס, קרביד, נירוסטה, פלדת כרום גבוהה, ניילון, פוליאוריטן, פוליפרופילן pp, פוליטטראפלואורואתילן, אלומינה וכן הלאה.
3. נפח צנצנת הטחינה: 0.1 ליטר, 0.25 ליטר, 0.5 ליטר, 1 ליטר, 1.5 ליטר, 2 ליטר, 2.5 ליטר, 3 ליטר, 4 ליטר, 5 ליטר, 10 ליטר, 15 ליטר, 20 ליטר, 25 ליטר וכן הלאה.
4. חומר כדור הטחינה: כדור זירקוניה, כדור פלדת כרום גבוהה, כדור נירוסטה, כדור קורונדום, כדור פוליאוריטן, כדור אלומינה, כדור אוניקס וכדור קרביד טונגסטן.
5. לרחיצה בוחרים בדרך כלל את אותו החומר של כדור הרחיצה של צנצנת הרחיצה, אך ניתן גם לערבב ולשלב. גודל כדור הרחיצה הוא בדרך כלל 2 מ"מ עד 50 מ"מ, ובדרך כלל מומלץ להשתמש ב-3 עד 4 גדלים שונים של כדורי רחיצה בהתאם לפרופורציה מסוימת של שימוש מעורב.
