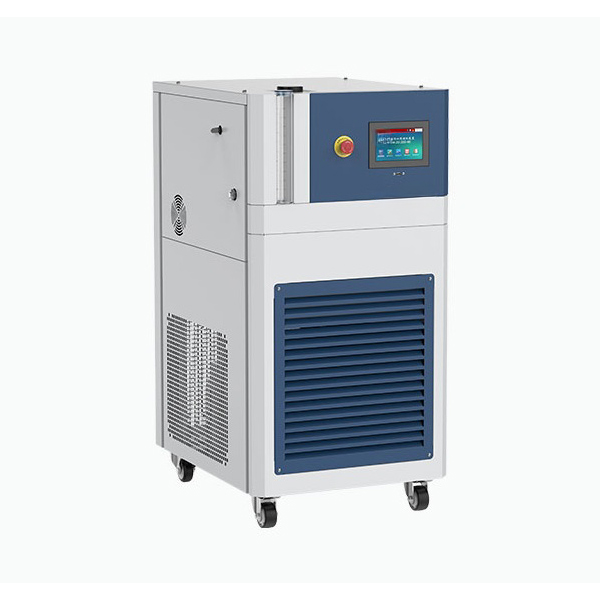

תרמוסטט חימום זרימה חסיני פיצוץ

תרמוסטט חימום זרימה חסיני פיצוץ עם קירור

תרמוסטט חימום עם זרימה חסינת פיצוץ הוא סוג של מכשיר בקרת טמפרטורה בעל דיוק גבוה המתאים למקומות מסוכנים דליקים ונפיצים, עם יכולת עלייה אוטומטית בטמפרטורה וקירור מהיר עם כוונון דו-כיווני.

תיאור

תרמוסטט חימום זרימה חסיני פיצוץ

תרמוסטט החימום עם זרימה המוגן מפני פיצוץ תוכנן לפעולה בטוחה ויציבה בסביבות מסוכנות. עם מבנה זרימה סגור לחלוטין, רכיבים עמידים בלחץ ובעלי עמידות בפני קורוזיה, ומערכת חשמלית מוגנת מפני פיצוץ, הוא מבטיח ביצועים אמינים באטמוספרות גז נפיצות ותומך במצבי עיבוי מקוררים באוויר ובמים.

תכונות

  1. מיועד לסביבות מסוכנות:כל הרכיבים החשמליים, תיבות החיבור ומערכות ההפעלה עומדים במפרטי עמידות בפני פיצוץ, ומבטיחים פעולה בטוחה בסביבות גז נפיצות.
  2. פעולה בטווח טמפרטורות רחב:פועל באופן אמין בטווח טמפרטורות של -40°C עד +200°C, מתאים לצרכים של תגובות חמות וקרות לסירוגין.
  3. תכנון מודול משולב:משלב קירור, חימום, זרימה ובקרה חכמה במערכת קומפקטית אחת לתפקודים סינרגטיים ביותר.
  4. מצבי עיבוי כפולים:קירור אוויר לפעולה עצמאית, קירור מים לקירור מרכזי במפעל, שניהם חסכוניים באנרגיה ויעילים.
  5. בקרה חכמה ומדויקת:תומך בבקרת טמפרטורה בעלת ערך קבוע ובתכנית רב-שלבית, עם מסך מגע מובנה בגודל 7 אינץ' לתצוגה בזמן אמת ומעקב אחר עקומות.
  6. בקרת תוכניות עוצמתית:הגדר עד 120 קבוצות של תוכניות טמפרטורה, כל אחת עם 100 קטעים. תומך בעלייה/ירידה ליניארית בטמפרטורה, המרת קטעי בידוד ובקרת תהליכים מורכבת.
  7. תקשורת ואינטגרציה חזקות:תמיכה בפרוטוקול RS485 ו-MODBUS RTU, המאפשרת גישה למערכות DCS ו-PLC לניטור מרחוק.
  8. הגנה בטיחותית מרובה:טמפרטורה גבוהה מדי, זרם יתר, התחלה מושהית, אזעקת מתח גבוה, הגנה תרמית, כיבוי תקלות ועוד, לבטיחות מקיפה.
  9. זרימת נוזלים יציבה:ניטור מפלס הנוזל והתאמה אוטומטית של מיכל ההרחבה שומרים על יציבות נוזל העברת החום ומונעים דליפות או זרימה חוזרת.
  10. בחירת חומרים מעולה:הרכיבים העיקריים עשויים מפלדת אל-חלד 304 וחומרים פולימריים חסיני פיצוץ, המספקים עמידות בפני קורוזיה, לחץ, טמפרטורות נמוכות וגבוהות.

עקרון הפעולה

  1. מנגנון קירור:משתמש בקירור באמצעות מדחס רוטור מתגלגל; הקירור עובר דחיסה, עיבוי, חנק ואידוי כדי לספוג חום ולהשיג קירור מהיר. אפשרויות הקבל כוללות מחליפי חום עם סנפירים מקוררים באוויר ומחליפי חום עם צינורות קואקסיאליים מקוררים במים.
  2. מנגנון חימום:מחמם שמן תרמי מסוג אוגן המוכנס למדיום מוליך חום לחימום מהיר ואחיד עם תגובה מהירה, המסוגל לשמור על טמפרטורה של עד 200°C.
  3. עקרון זרימת הנוזל:משאבה מוגנת עמידה בטמפרטורות גבוהות/נמוכות מניעה נוזל העברת חום בלולאה סגורה במהירות גבוהה. מיכל התפשטות סופג/משחרר שינויים בנפח עקב התפשטות תרמית, לצורך פעולה יציבה.
  4. לוגיקת בקרה:אלגוריתם PID מתאים אוטומטית את עוצמת החימום/קירור לבקרת טמפרטורה מדויקת. תומך בבקרת ערך קבוע/תוכנית, עלייה/ירידה אחידה בטמפרטורה, שימור חום ורישום נתונים בזמן אמת. מסך מגע מציג את הטמפרטורה שנקבעה, הטמפרטורה בפועל, זמן הפעולה ומצב התקלה.

תרחישי יישום אופייניים

  1. תחום הפטרוכימיה:סינתזה, טיהור, תהליכים קטליטיים הדורשים בקרת טמפרטורת התגובה לטיפול בחומרים מסוכנים.
  2. תגובות פרמצבטיות וביולוגיות:סינתזה של חומרי גלם, תסיסה, התגבשות עם דרישות GMP למניעת פיצוץ בסדנאות.
  3. תעשיית אנרגיה חדשה:בדיקת הזדקנות סוללות, מחקר חומרים מוליכים-על, קירור תאי דלק עם בקרת טמפרטורה חסינת פיצוץ.
  4. תעשיית צבעים, צבעים, דיו:בקרת טמפרטורה של כורים או איסוף עיבוי בסביבות של ממסים אורגניים.
  5. מחקר מדעי/מעבדות אוניברסיטאיות:מערכות תגובה ניסיוניות הכוללות חומרים דליקים, להבטחת בטיחות העובדים.
  6. מערכות לייצור/אחסון מימן:בקרת טמפרטורה של ציוד הקשור למימן, להפעלה יציבה בתנאי לחץ גבוה.
פרמטרים טכניים
תרמוסטט חימום עם זרימה מוגן מפני פיצוץ עם קירור
דגם HC20-18(W) HC20-11(W) HC20-7(W)
טווח טמפרטורות -40°C עד +200°C
יציבות טמפרטורה ±0.5°C
הספק כולל 5.7 קילוואט 11.1 קילוואט 18.6 קילוואט
הספק קירור ב-200°C 12 קילוואט 6 קילוואט 3 קילוואט
הספק קירור ב-100°C 8.6 קילוואט 6 3
הספק קירור ב-25°C 5.8 קילוואט 4.5 קילוואט 2.4 קילוואט
הספק קירור ב-10°C- 4.5 קילוואט 4.2 קילוואט 1.4kw
הספק קירור ב-20°C- 3.5 קילוואט 3.2 קילוואט 1.2 קילוואט
הספק קירור ב-30°C- 2 קילוואט 2 קילוואט 0.85 קילוואט
הספק קירור ב-40°C- 1.1 קילוואט 1.1 0.25 קילוואט
הספק מדורג של גוף החימום 12 קילוואט 6 קילוואט 3 קילוואט
שיטת קירור קירור אוויר או קירור מים
קירור R404A
משאבת זרימה קצב זרימה 45 ליטר לדקה 30 ליטר לדקה 25 ליטר לדקה
לחץ משאבת זרימה 1.4 בר
גודל ממשק זרימה R3/4
צמיגות מקסימלית של חומר מוליך חום 30cp
רמת רעש 68db 65db 68db
ממשק תקשורת USB, RS485
דרגת הגנה IP20
רמת זיהום 2
טמפרטורת סביבה 5°C עד 35°C
ספק כוח 380 וולט, 50 הרץ, 3 פאזות
זרם 33A 20A 10.5A
שיטות חיבור חשמלי מערכת תלת-פאזית ארבע-חוטית
מידות חיצוניות 755Wx1300Dx1795H מ"מ 655 רוחב x 1000 עומק x 1480 גובה מ"מ
משקל 460 430 ק"ג 270
