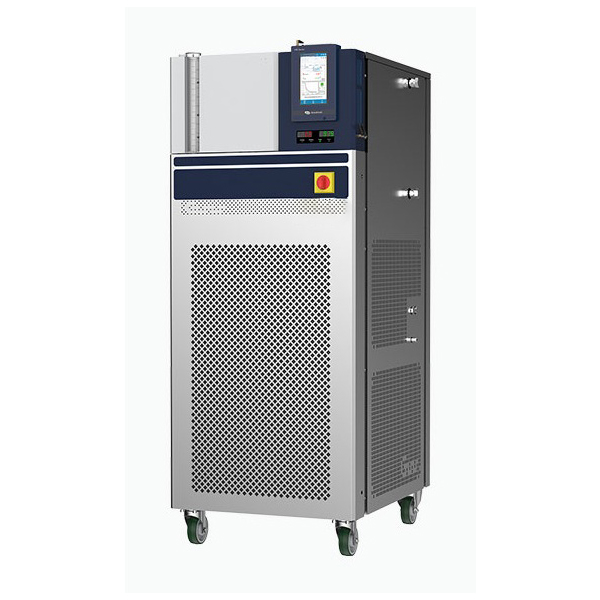

מערכת בקרת טמפרטורה דינמית לבקרת תהליכים

מערכת בקרת טמפרטורה דינמית היא ציוד לבקרת טמפרטורת נוזלים ברמת דיוק גבוהה, המשלב קירור באמצעות מדחס וחימום חשמלי, המסוגל לבצע פעולות עלייה וירידה בטמפרטורה במהירות, ביציבות ובאופן מתוכנת בטווח טמפרטורות רחב.

תיאור
פרמטרים טכניים

תיאור

מערכת בקרת טמפרטורה דינמית

מערכת בקרת הטמפרטורה הדינמית מיועדת לחיבור עומסים כגון כורים, מיקרו-כורים, יחידות בדיקה ועוד. היא חיונית לפיתוח תהליכים מתקדמים, ייצור תרופות, מחקר חומרים חדשים ויישומים מתקדמים אחרים. עם קירור מלא של אזור הטמפרטורה, בקרה חכמה, מעקב בזמן אמת אחר התהליך, בקרת עקומות מתוכנתת וניהול נתונים אלקטרוני, מערכת זו מספקת פתרונות מקיפים לצרכים מורכבים של בקרת טמפרטורה.

תכונות

טווח בקרת טמפרטורה רחב במיוחד:מכסה טווח של -80°C עד +200°C, ועונה על דרישות תהליכים של קירור עמוק וטמפרטורה גבוהה.
יכולת בקרה ברמת דיוק גבוהה:תנודות טמפרטורה של פחות מ-± 0.2°C, מתאימה לדרישות יציבות גבוהות.
קירור מלא של אזור הטמפרטורה:ניתן להפעיל את הקירור בכל נקודת טמפרטורה, ללא הגבלת אזור הקירור.
מעבר בין מצבי קירור מרובים:בחרו מבין מצבי קירור רציף, אוטומטי או אסור בהתאם לצרכי התהליך.
מנגנון בקרה כפול:תומך הן ב"בקרת טמפרטורה פנימית" (טמפרטורת נוזל) והן ב"בקרת טמפרטורת תהליך" (טמפרטורת חומר תגובתי באמצעות חיישנים חיצוניים).
פונקציית טמפרטורה אחידה:מבטיחה שינוי טמפרטורה ליניארי וניתן לשליטה, אידיאלי לתהליכים רגישים.
מערכת בקרת טמפרטורה מתוכנתת:יצירת עד 10 קבוצות של תוכניות טמפרטורה, כל אחת עם 100 קטעים, התומכות בבקרת עקומות מורכבות.
אבטחת נתונים וניהול:מתעד את כל הפעולות והתקלות; תומך בייצוא/ייבוא USB, חתימות אלקטרוניות וניהול סמכויות בן שלוש רמות לסביבות GMP.
ממשק אדם-מכונה חכם:מסך מגע בגודל 7 אינץ' ברזולוציה גבוהה מציג ערכים מוגדרים, ערכים בפועל, התראות ומצב המערכת בזמן אמת.
הגנה רב-נקודתית:תואם לתקנים GB 4793.6 ו-IEC 61010-2-010; כולל הגנה מכנית מפני טמפרטורה גבוהה מדי, לשמירה על בטיחות הציוד והניסויים.

עקרון הפעולה

זרימת נוזל קירור:מעביר נושאי חום (למשל, שמן העברת חום, תערובת מים-אתנול) במעגל סגור כדי להחליף חום עם הציוד היעד (למשל, מעטפת הכור).
קירור:המדחס דוחס את הקירור לגז בטמפרטורה גבוהה/בלחץ גבוה, אשר מתעבה, נבלם ומתאדה כדי לספוג חום מהמוביל לצורך קירור.
חימום:מחמם חשמלי מחמם במהירות את נושא החום, אשר מוזרם לציוד המבוקר.
בקרה:בקר טמפרטורה PID מתאים באופן דינמי את עוצמת החימום והקירור על סמך הגדרות המשתמש לניהול מדויק של הטמפרטורה.
מצב בקרה פנימי:משתמש בטמפרטורת נוזל היציאה כיעד הבקרה.
מצב בקרת תהליך:משתמש בחיישן Pt100 בתוך הכור כדי לשלוט בטמפרטורה על סמך משוב טמפרטורת התגובה.

תחומי יישום אופייניים

כימיקלים עדינים וסינתזה אורגנית:לשינויי טמפרטורה מהירים ומדויקים ובקרת תגובה (לדוגמה, תגובת גריניאר, חנקון, צימוד בטמפרטורה נמוכה).
בקרת תהליכים פרמצבטיים:ייצור תואם GMP ו-FDA, כולל סינתזה של API, התגבשות וטיטרציה מבוקרת טמפרטורה.
פיתוח חומרים אנרגיה חדשים:משמש לבדיקת ביצועי אלקטרוליטים, ניתוח תגובה תרמית של ליבות ומחקר חומרים מוליכים-על.
קינטיקה של תגובות וניתוח תרמי:תומך במחקרים של תגובה תרמית של חומרים ותהליכי חום תגובתי.
מחקר הגברה כימית:לסימולציה ואימות של ניהול תרמי בתהליכים במערכות תגובה פיילוט ובתהליכים רציפים.

פרמטרים טכניים

מערכת בקרת טמפרטורה דינמית לבקרת תהליכים
דגם	DTC10-6W	DTC10-6	DTC20-6W	DTC20-6
טווח טמפרטורות	-80°C עד +200°C		-50°C עד +200°C
יציבות טמפרטורה	±0.5°C
תצוגה	מסך מגע 7 אינץ'
רזולוציית תצוגת הטמפרטורה	0.01°C, 0.1°C, 1°C
חיישן טמפרטורה פנימי	pt100
חיישן טמפרטורת תהליך	pt100 4 חוטים, אופציונלי
ממשק תקשורת	USB, RS485, RS232, RJ45
הספק מדורג של גוף החימום	6kw		7.5 קילוואט
הספק קירור	3 קילוואט ב-200°C 50°C ו-0°C, 2.8 קילוואט ב-20°C, 2.6 קילוואט ב-40°C, 1.35 קילוואט ב-60°C, 0.21 קילוואט ב-80°C		5 קילוואט ב-200°C ו-50°C, 3.7 קילוואט ב-0°C, 3.1 קילוואט ב-20°C, 1.2 קילוואט ב-40°C, 0.3 קילוואט ב-50°C
שיטת קירור	קירור מים	קירור אוויר	קירור מים	קירור אוויר
קירור	R404A, R23		R404A
סוג משאבת זרימה	הנעה מגנטית
משאבת זרימה קצב זרימה	30 ליטר לדקה		45 ליטר לדקה
משאבת זרימה לחץ	2 בר		1.4 בר
גודל ממשק זרימה	G3/4
צמיגות מקסימלית של חומר הולך החום	30cp
גודל צינור חיבור מי הקירור	Rc1/2		Rc1/2
זרימת מי קירור	15 ליטר לדקה		15 ליטר לדקה
נפח מילוי נוזל קירור	6 ליטר
נפח מיכל התפשטות נוזל קירור	8 ליטר
דרגת הגנה	IP20
רמת זיהום	2
טמפרטורת סביבה	5°C עד 35°C
ספק כוח	380 וולט, 50 הרץ, 3 פאזות
מידות חיצוניות	685Wx860Dx1626H מ"מ
משקל	260 ק"ג	280 ק"ג	230 ק"ג	250
